Drucksensoren

Viele auf dem Markt erhältliche Sensoren sind auf geringen Leistungsverbrauch optimiert und verfügen über Sleep-Modi, um die Bauelemente nach Bedarf zu aktivieren.

Der für den energieautarken Betrieb gewählte Drucksensor wird zyklisch betrieben und verbraucht im inaktiven Zustand fast keinen Strom.

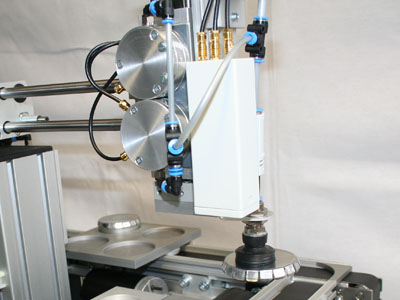

Im Projekt-Demonstrator ist der Sensor mit dem Abluftstrom des Vakuumsaugpumpe verbunden und hat die Aufgabe, den Unterdruck beim Betrieb der Pumpe zu messen. Der aktuelle Sensorwert wird zyklisch per Funk versendet.

Die zum Betrieb nötige Energie wird aus den Druckluftschwankungen in der Zuluft zum Sauggreifer gewonnen und in einem Piezowandler in elektrische Energie umgesetzt. In dem Moment, in dem die Vakuumpumpe aktiviert wird, steigt der Luftdruck in der zugeführten Luft an und verformt eine mit Piezomatarial beschichtete Membran. Im Piezo findet eine Ladungsverschiebung statt. Die Umladung der Ladungsträger wird zur Stromversorgung genutzt. Die mechanische Verformungsenergie an der Membran wird in elektrische Energie gewandelt.
